coin C-N-C File chaud
Comme Beaucoup de modéliste je me suis mis a construire une
C-N-C
Il y avais tèllement de choix pour les interfaces que j'ais opté pour la MM2001.
Pour ma part, les mécaniques que l on trouve sur le net ne me convenait pas, vue ce cadre imposant qu'il faut placer dessus ou dessous la table de découpe.
De plus je voulais un table mixte pour pouvoir fraiser et découper au fil chaud sur la même table, après plusieurs tentatives et quelques mois de réflextion j'obtient un résutat satisfaisant. Une table sans cadre et qui peut fraiser et découper, de ce fait un gain de place.

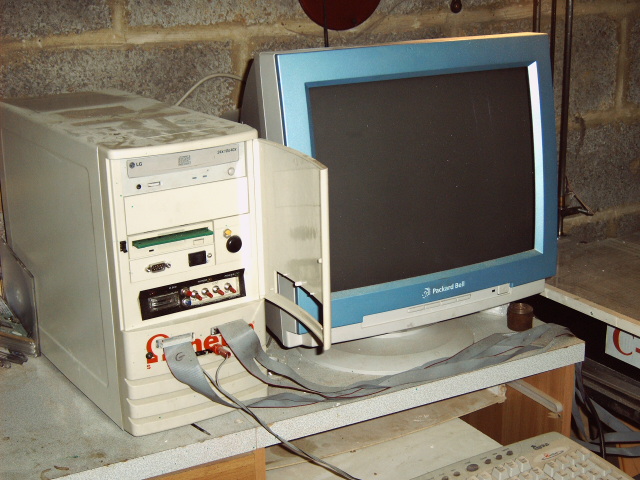

Même chose pour la partie électronique seul une tour de PC pour tout alimenter, toute les alimentations de la C-N-C son placée dans le boitier, le transfo de chauffe,l'alimentation de la carte C-N-C et l'alimentation du PC .
De ce fait seul deux cables partent du PC a la table.

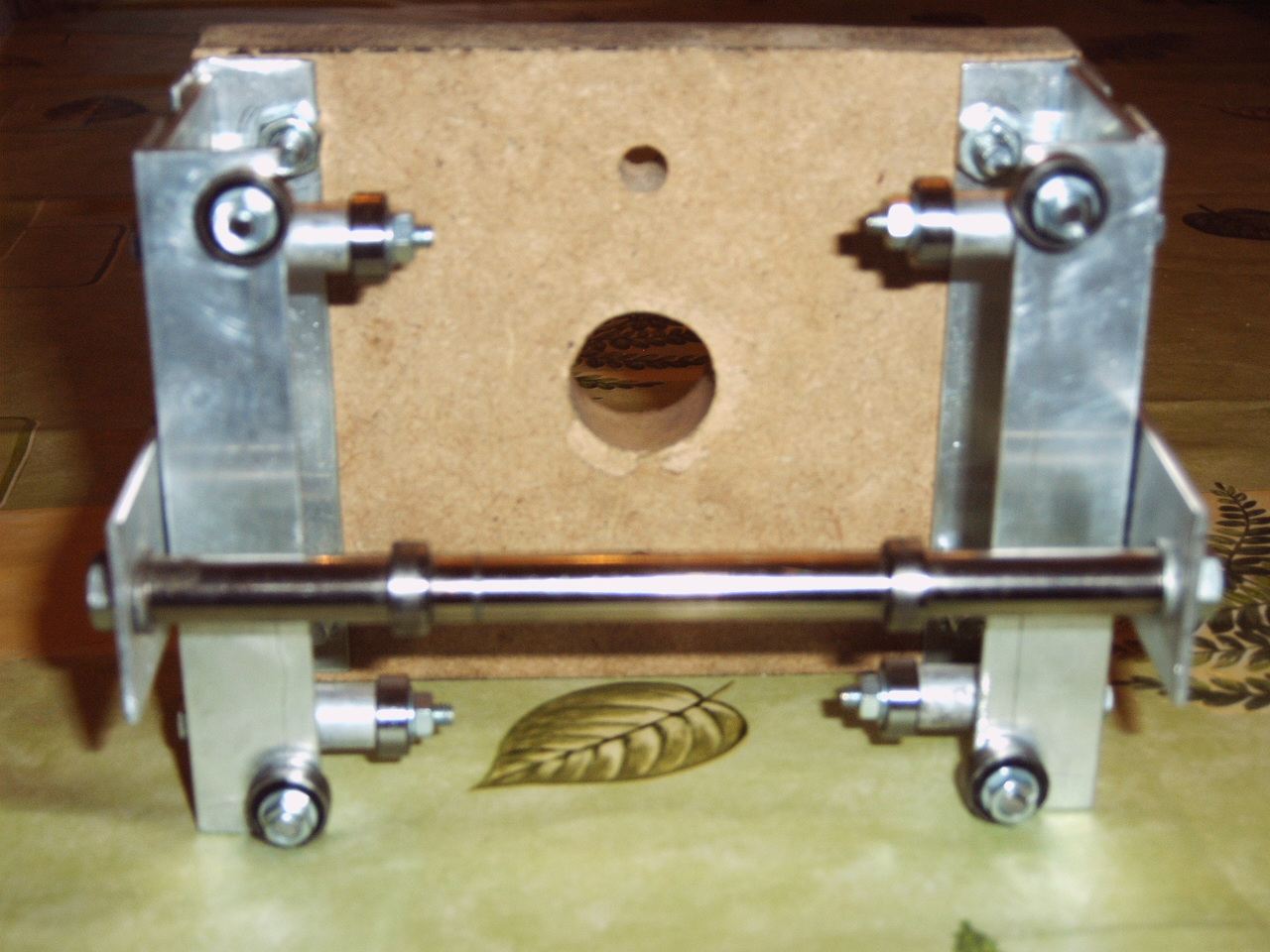

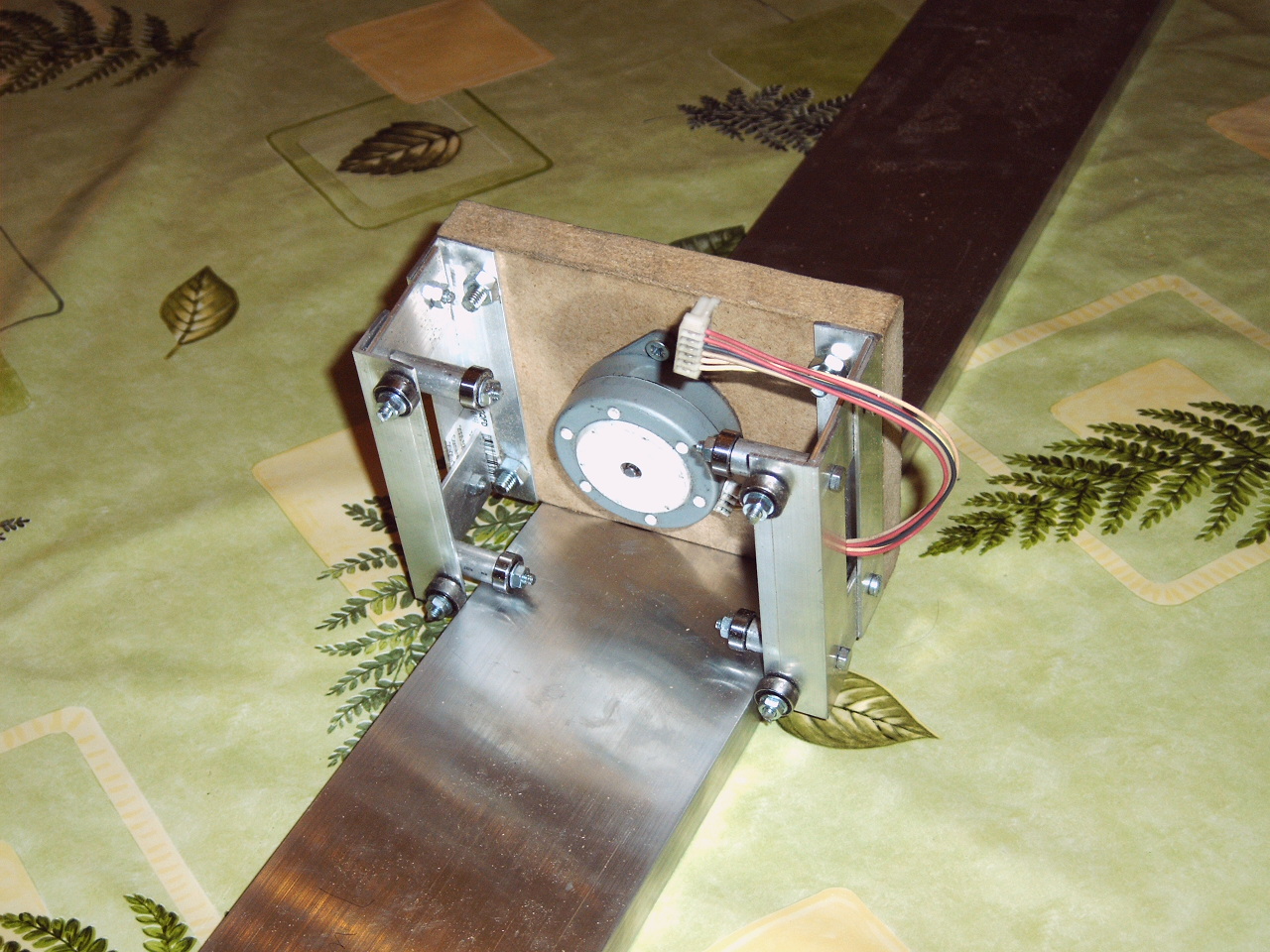

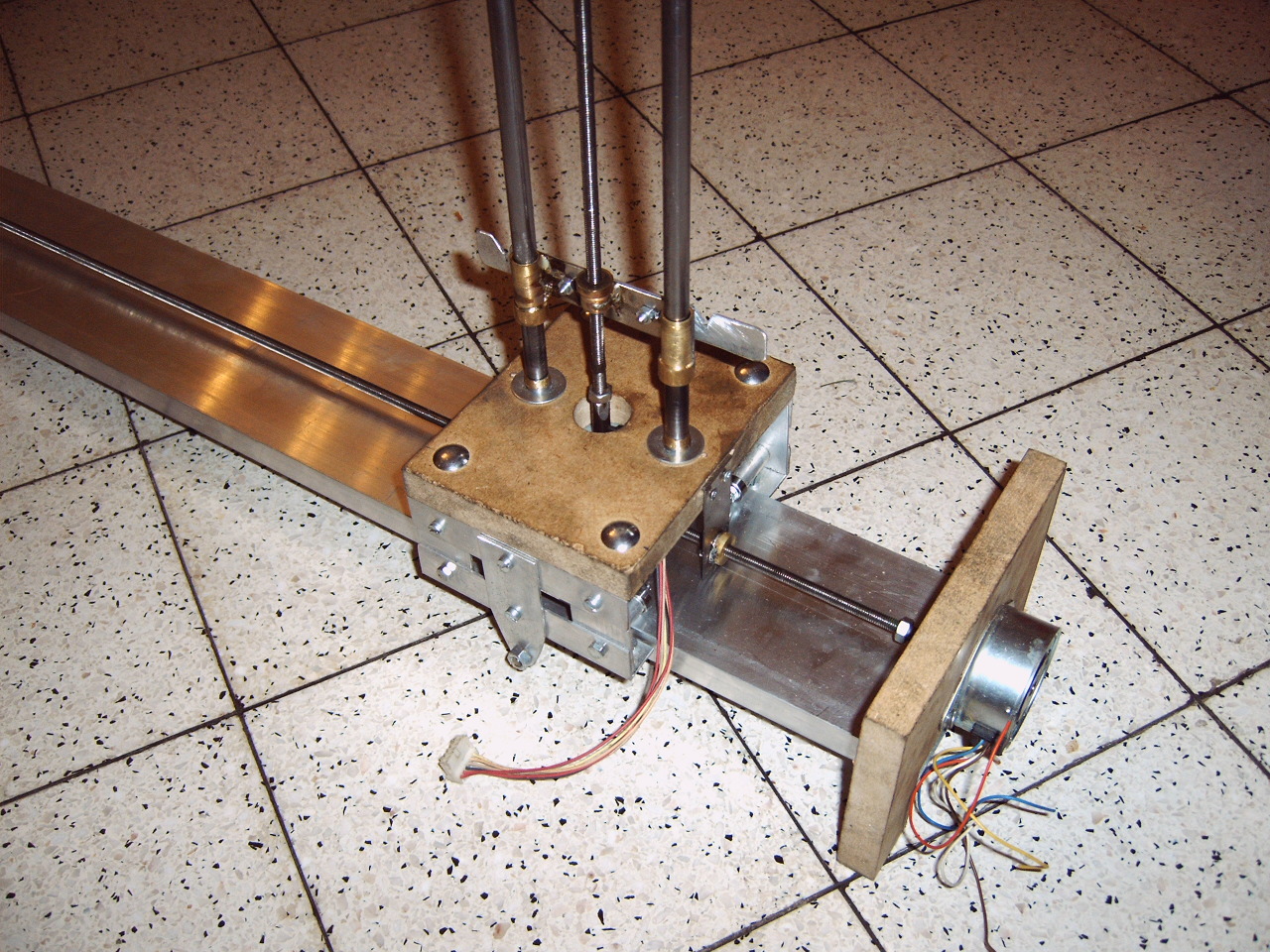

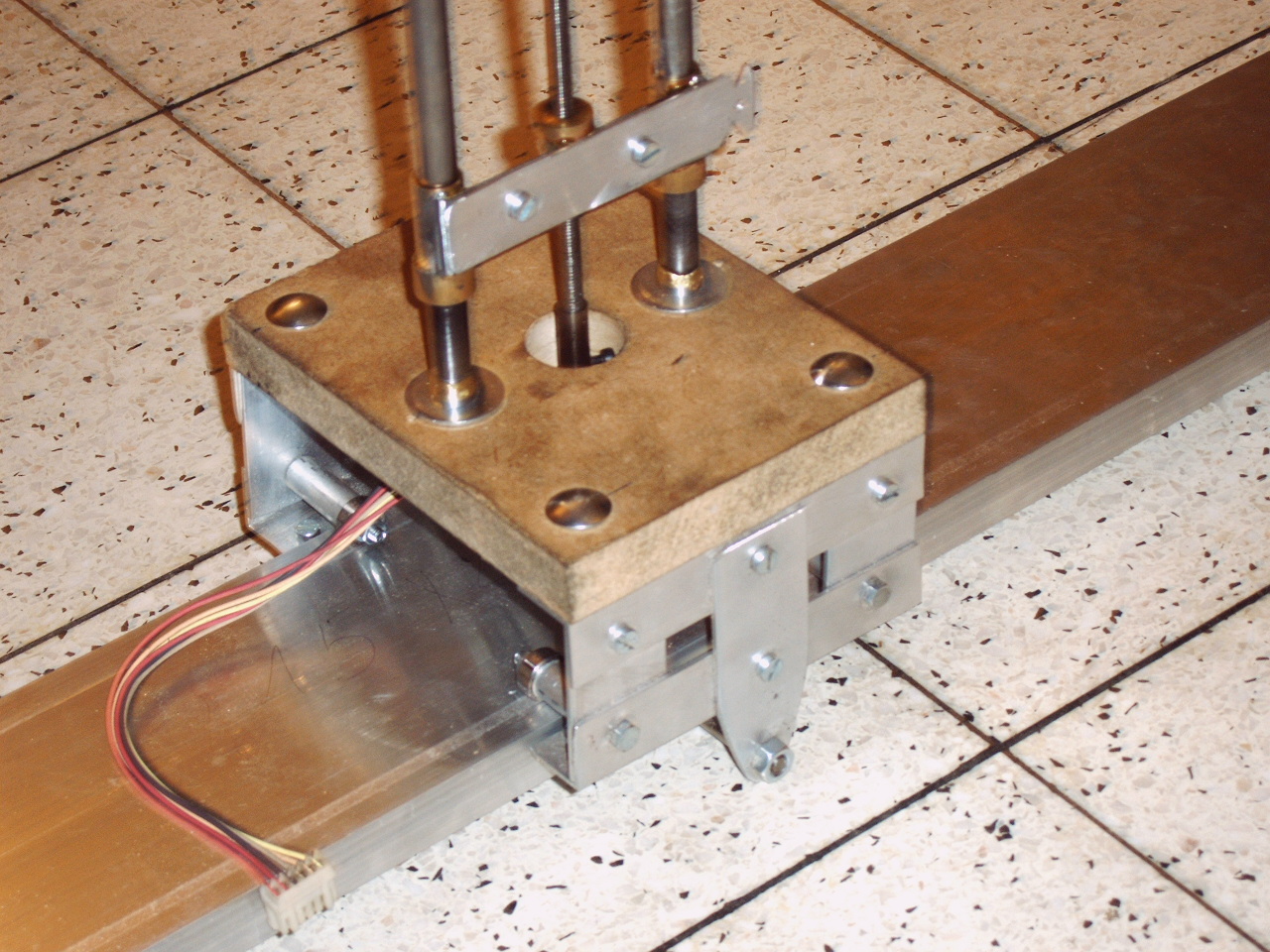

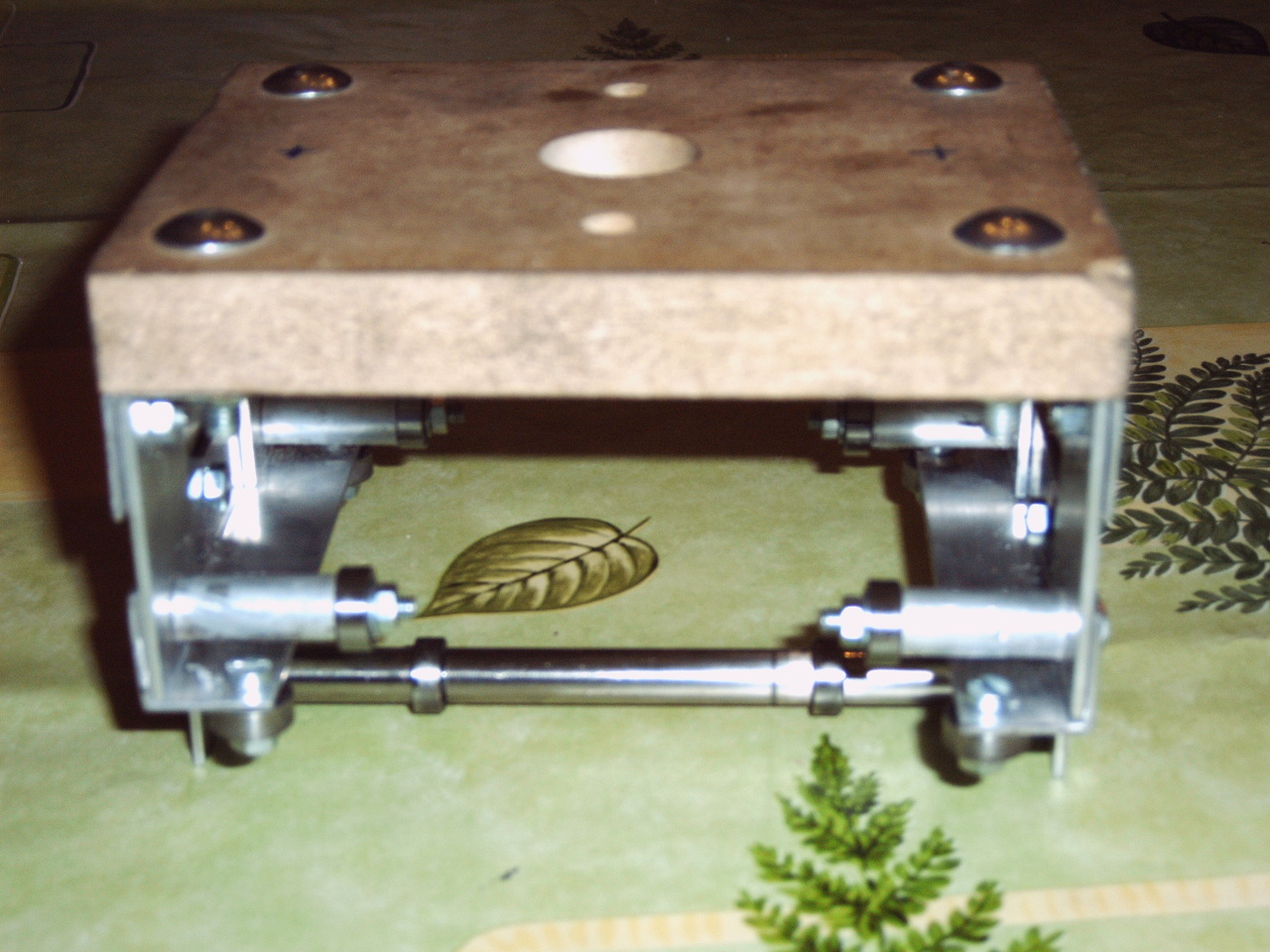

Le chariot est poser sur une règle en aluminum et il est retenu par une tringle a deux roulements dessous pour éviter le balancement

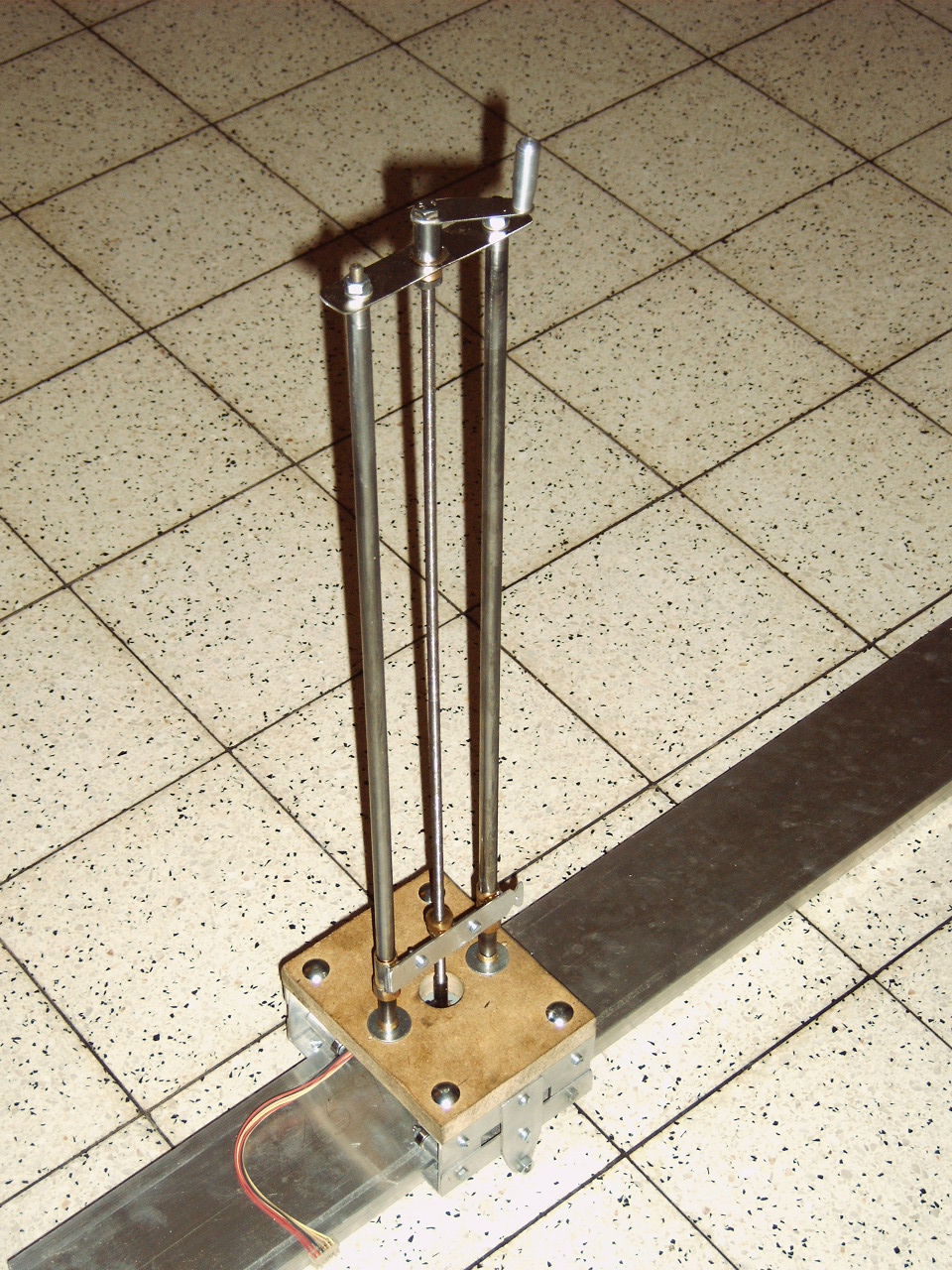

aux extrémitées ainsi que la bague a pas de vis pour les Y

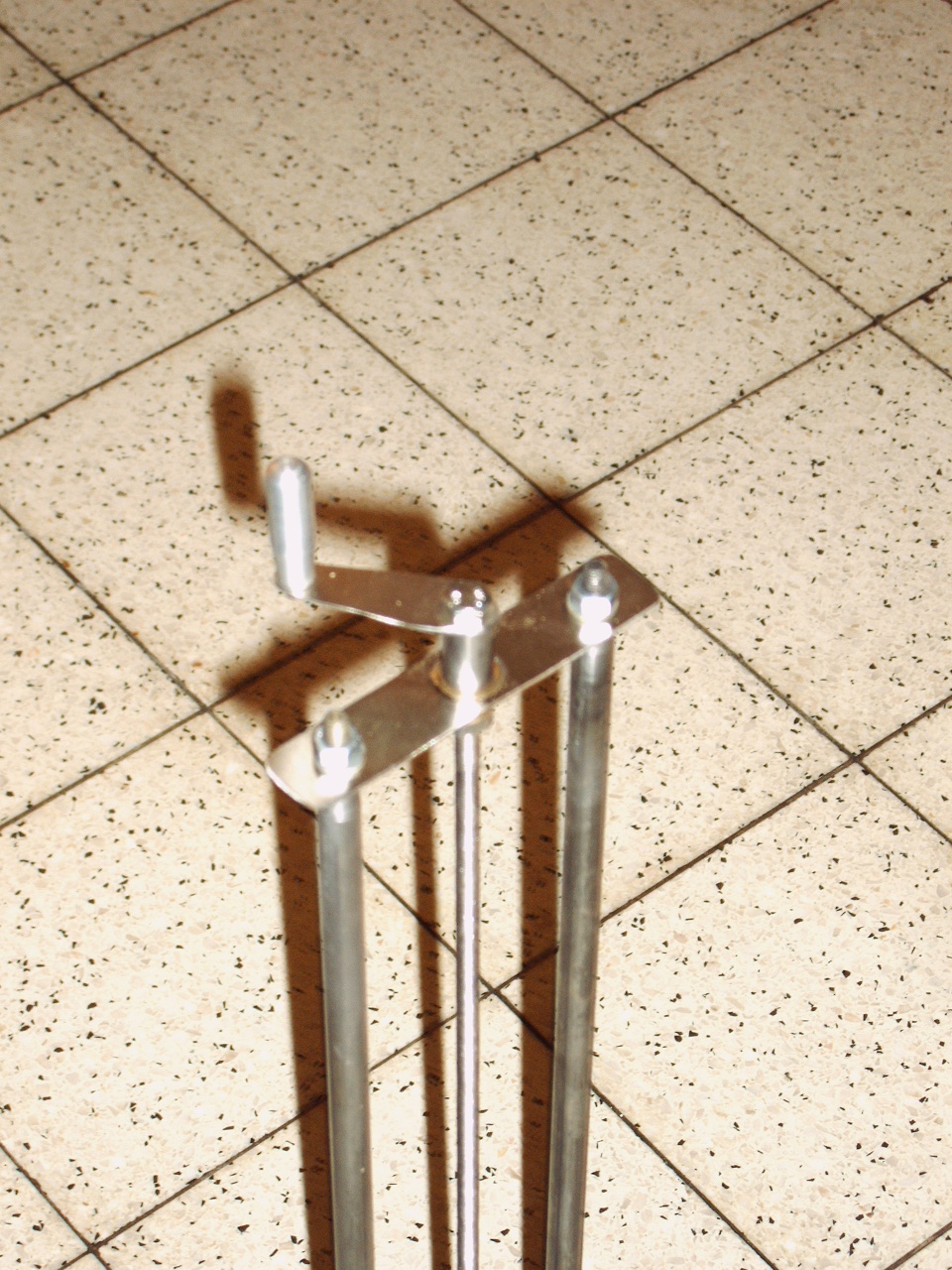

Une manivelle a été ajoutée sur l'extremité des X et Y pour faciliter la remise a zéro

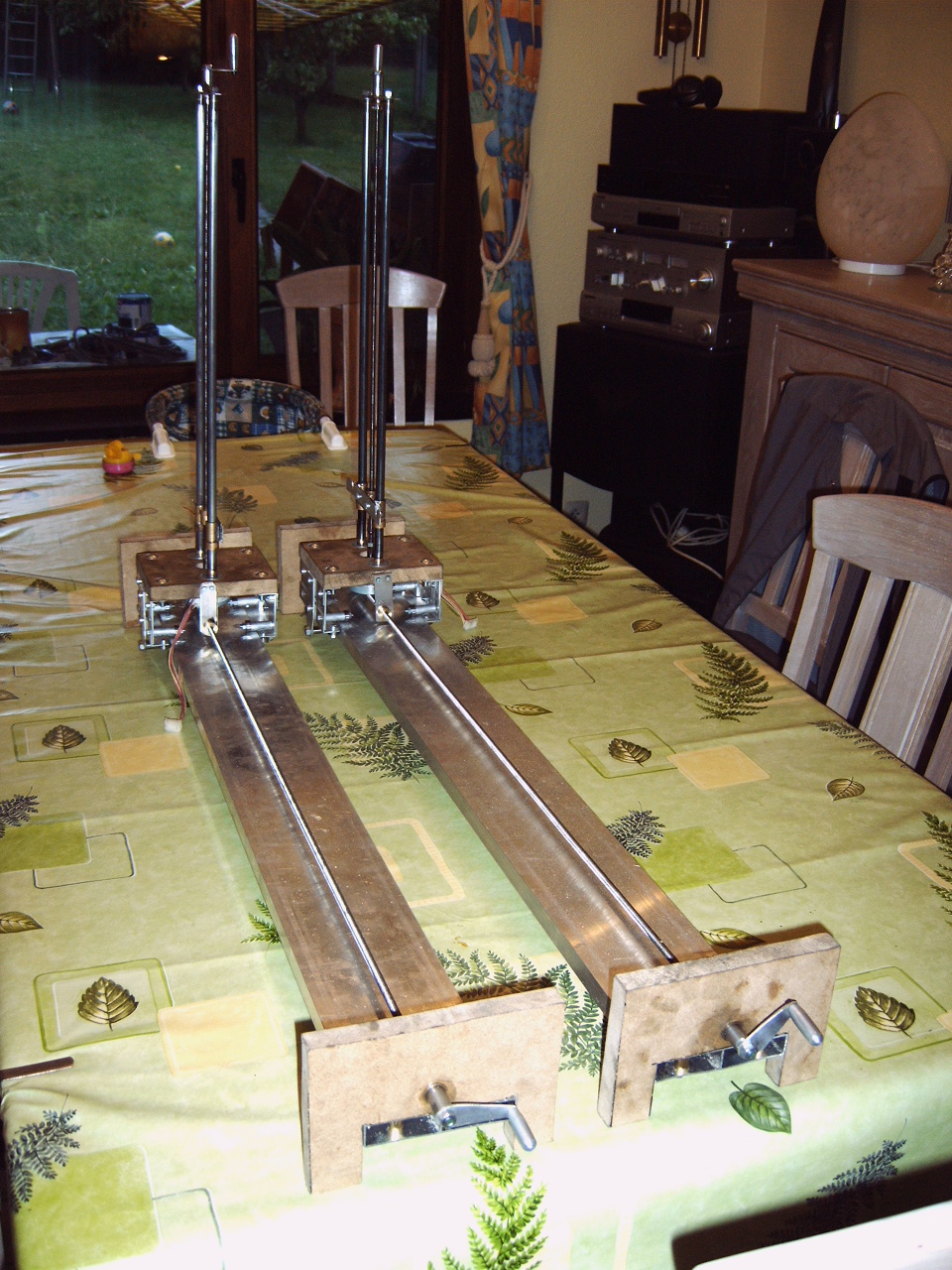

Résultat final des deux rampes XY

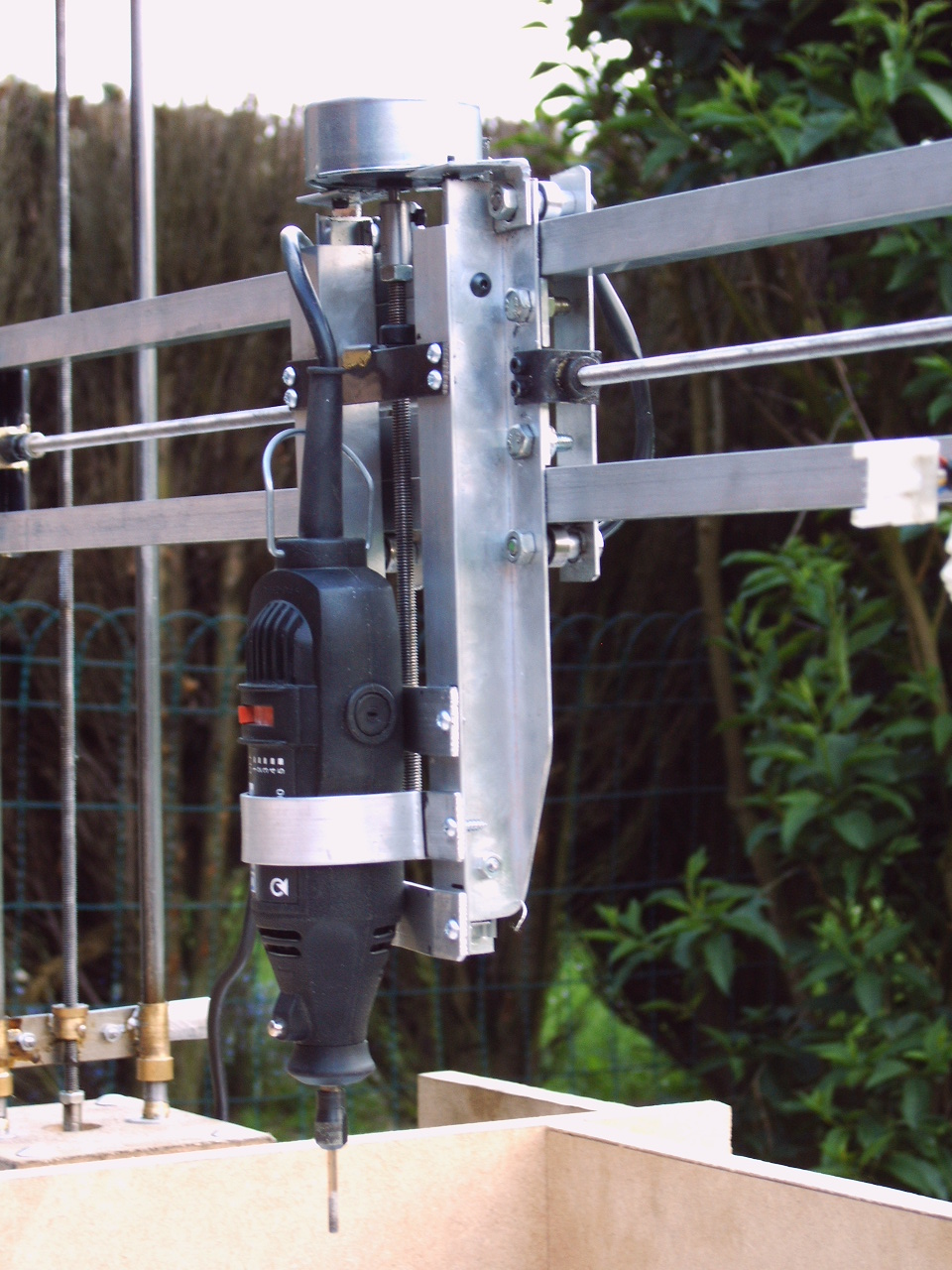

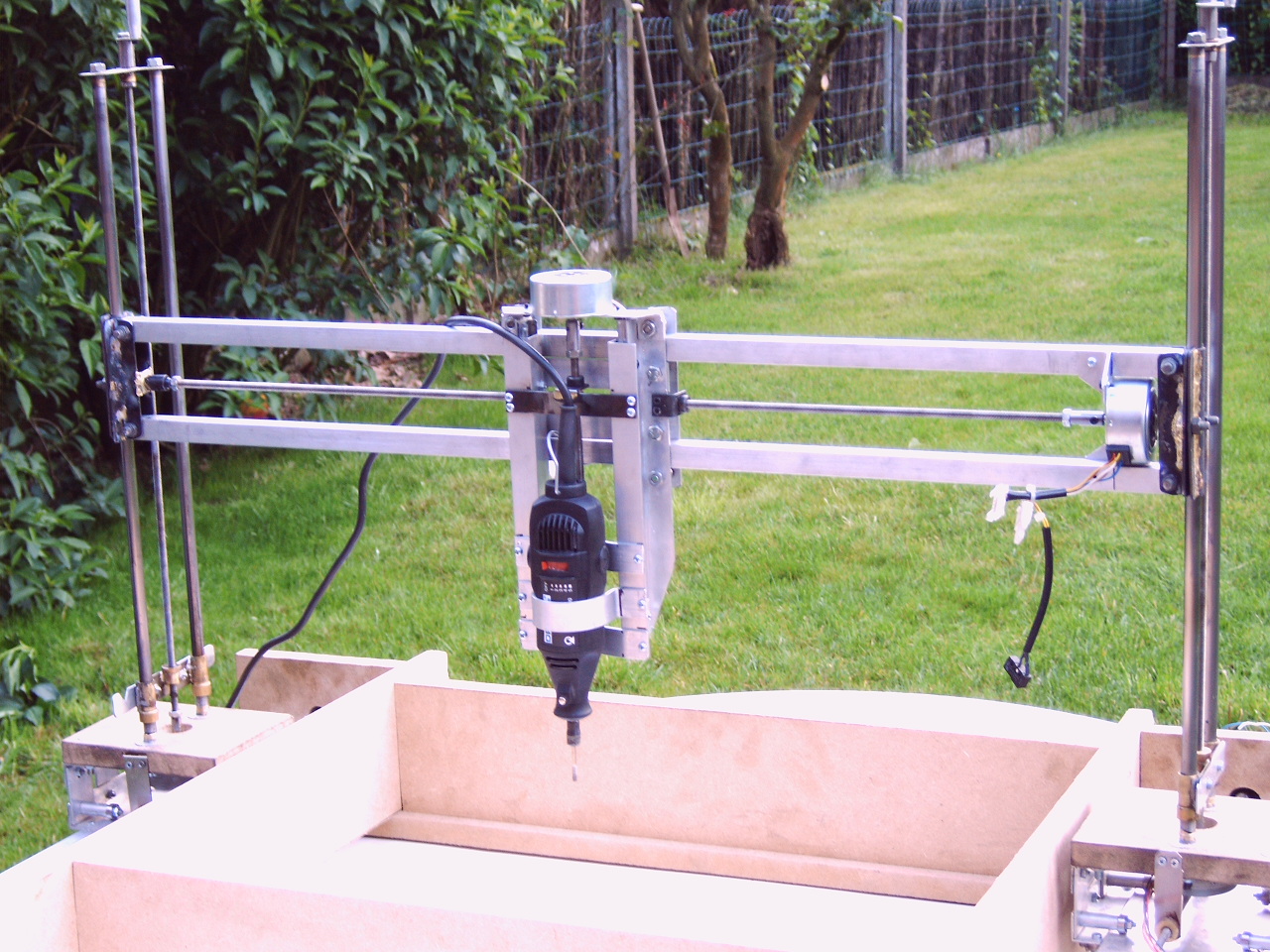

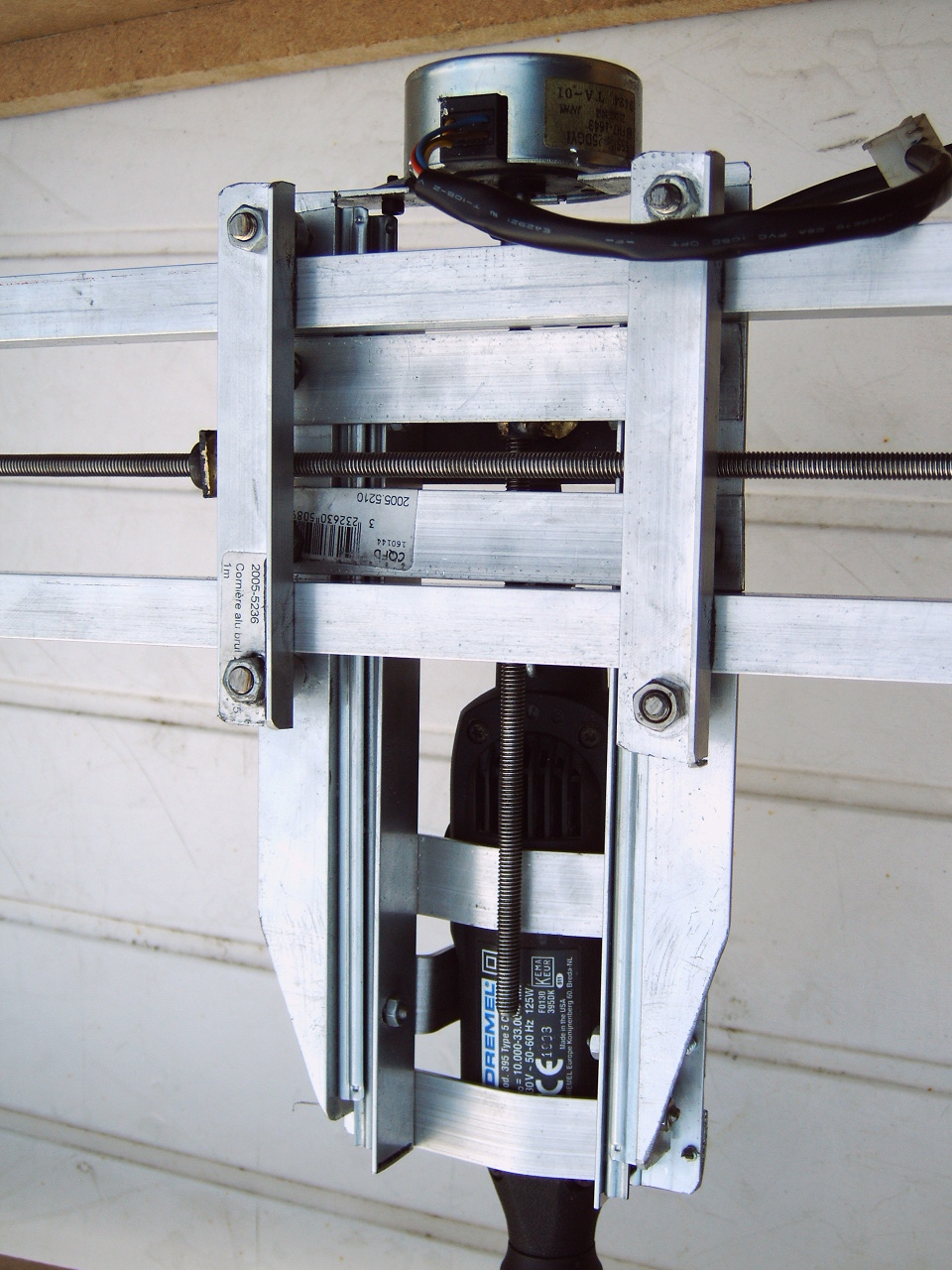

Ajout d'une fraiseuse sur la table de découpe C-N-C le tout en profil d'aluminum le Y lui est sur des rails à bille pour tiroir et le Z lui est sur 4 roulements
Vu que les X sont sur roulements et que les barres sont en acier ont enlève le fil de découpe et a l'aide de deux vis papillons ont fixe la fraiseuse au deux extrémitée

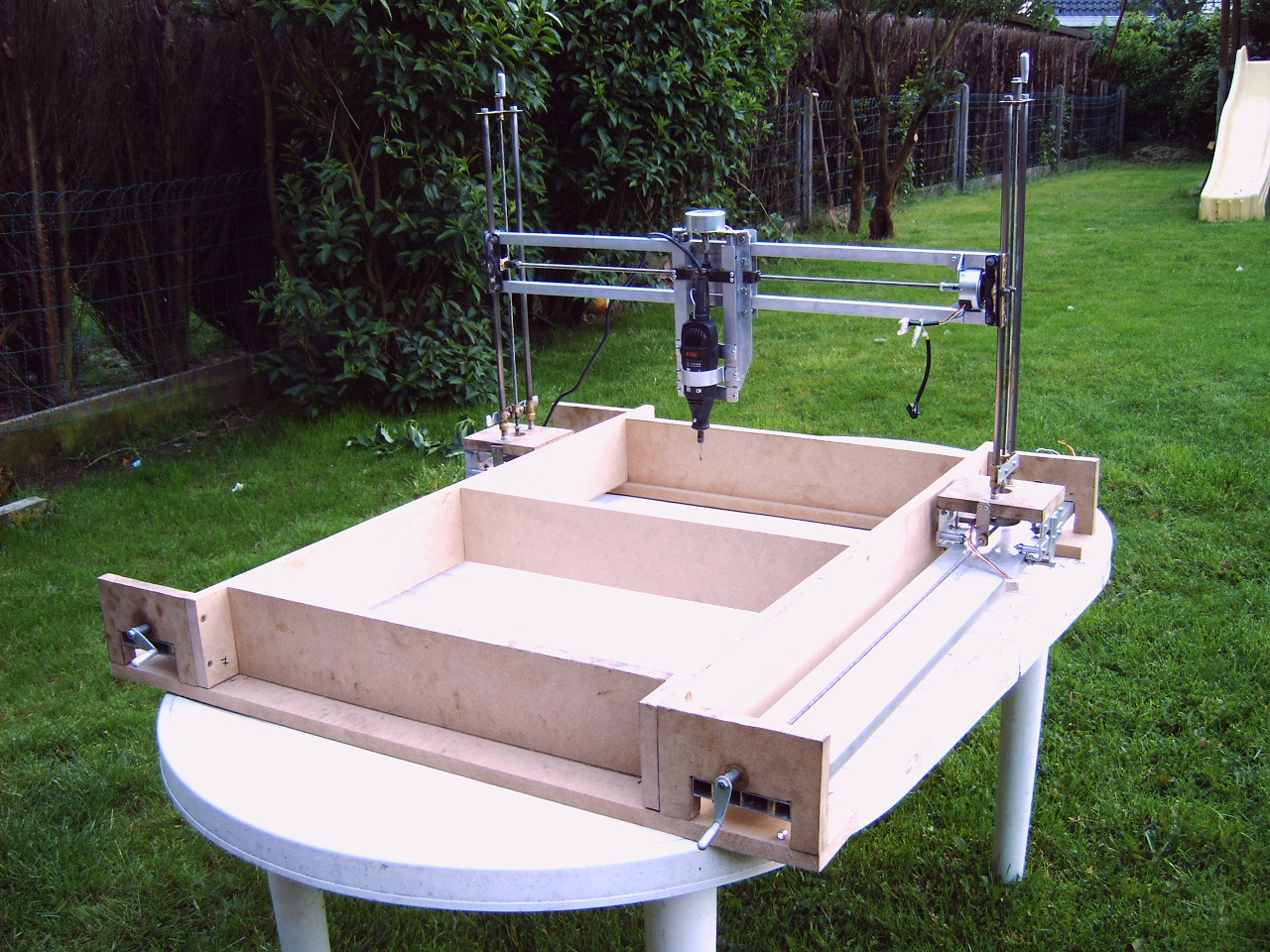

et voila le fraiseuse
reste encore
a concevoir la carte de commande pour la
fraiseuse

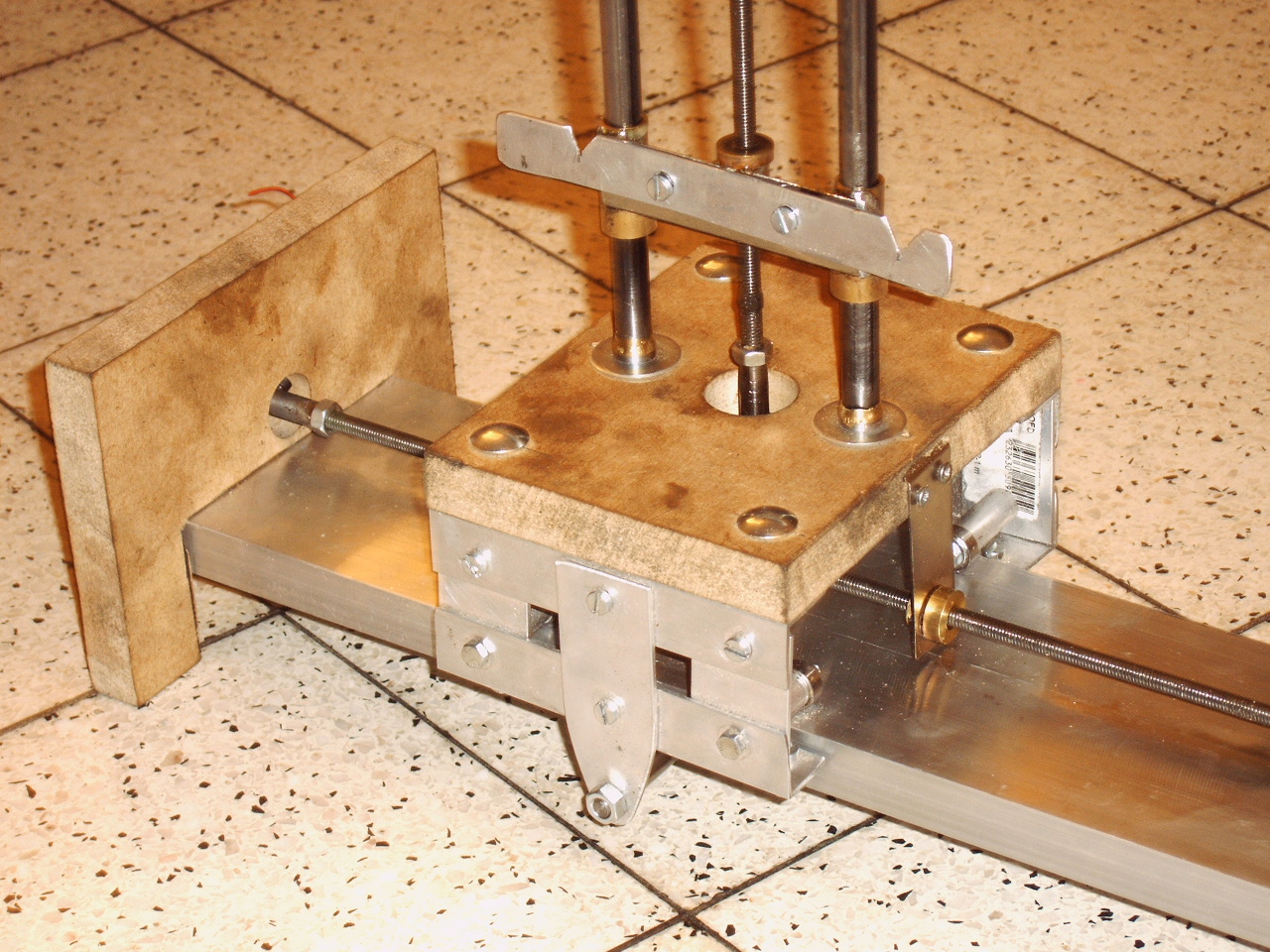

Les systèmes de tention du fil tout simple mais éfficace vu qu'il n y a pas de cadre
un
bras de levier une vis de
réglage de tension a
l'opposer et un gros élastique de ménage voila le
tour
est jouer

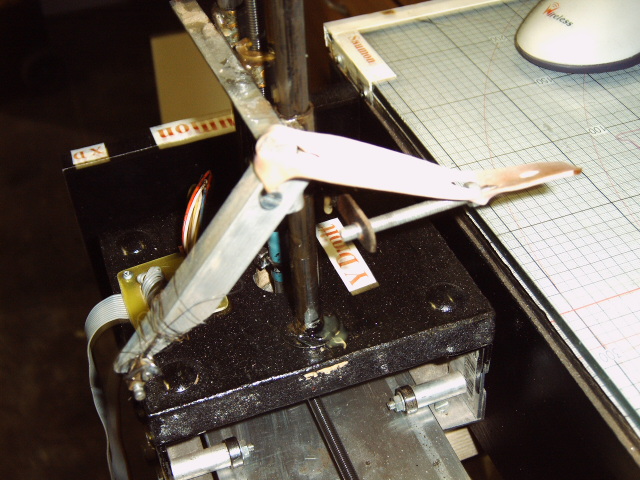

Vue de l'élastique et du chariot des Y
L'interface de
Commad C-N-C
Tellement de choix pour la carte de commande
j'ais opté pour la MM2001 qui là il n'y a rien a en dire puisque les concepteur explique très bien leur création qui fonctionne du tonnère.
http://www.teaser.fr/~abrea/cncnet/elec/mm2001/mmx.phtml

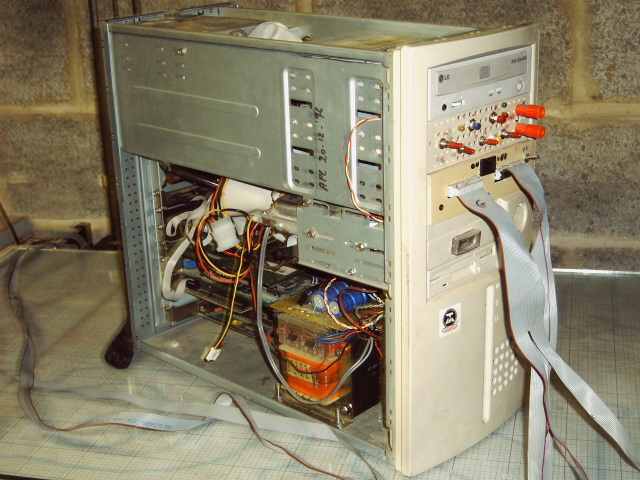

Pour plus de faciliter j'ai intégrer la cartte C-N-C et les transfos d'alimentation a l'intérieur du pc de commande seul une prise et deux nappes suffisent pour faire fonctionner la table C-N-C.

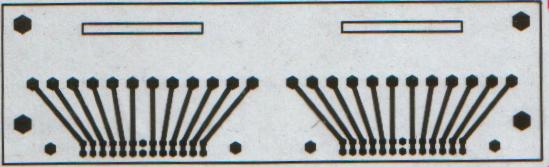

Seul cette modification a été rajoutée pour la connection entre le pc et la carte MM2001, c'est deux platine dont voiçi les typons .
Cette premiere est racordée par deux nappes 26 fils, deux fils par phase de moteur pas a pas.
Platine pour placer en façade du PC
Cablage des platines à la MM2001
